描述
用 途
※ 小型心軸、管類、襯套、螺絲沖子、模具沖子、螺絲、多階軸類等五金扣件及各種零件專用量測
儀。
產品特性
1.底座與鞍座接觸面硬化處理，耐磨耗。
2.滾輪耐磨耗且使用壽命長。
3.可同時量測外徑、內徑、端面偏擺、內外徑同心度檢測及多階式偏擺量測。
4.X軸向滑台可左右移動，Y軸向滑台可前後移動，工件取放省時，適合量產檢測。
5.配備工作壓扣裝置。

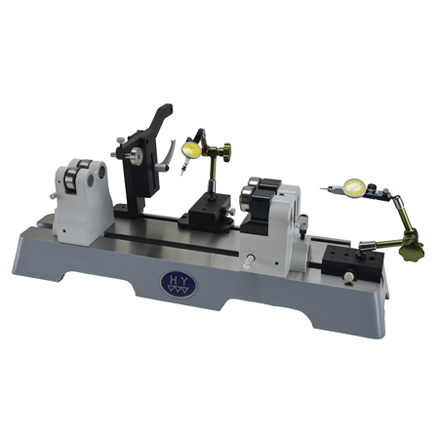

6.6500PHXY-中心高 90mm鞍座高度可調15mm。
中心高130mm鞍座高度可調30mm。
產品規格
Unit: mm
| Center Distance | Center Height | Horizontal Parallelism | Vertical Parallelism | L x W x H | Diameter Capacity | Weight (KGS.) |
|---|---|---|---|---|---|---|
| 200 | 90 | 0.004 | 0.006 | 490/175/106 | Ø5~60 | 24 |
| 300 | 90 | 0.004 | 0.006 | 590/195/106 | Ø5~60 | 32 |
| 400 | 130 | 0.005 | 0.008 | 730/210/154 | Ø8~100 | 63 |
| 600 | 130 | 0.006 | 0.01 | 930/220/154 | Ø8~100 | 86 |
| 800 | 130 | 0.008 | 0.01 | 1130/220/154 | Ø8~100 | 94 |
| 1000 | 130 | 0.01 | 0.012 | 1330/220/154 | Ø8~100 | 111 |
